问题
来自怀俄明的水样生产井被送到万搏manbext手机版Chemtreat研发进行腐蚀测试并识别合适的抑制计划。由于严重的一般和局部腐蚀，井有两个管道磁线故障。
主要腐蚀故障位于3,000英尺以下，可能是因为温度高于油的蜡外观温度（Wat），但不足以形成稳定的无孔铁碳酸盐无源层。腐蚀可能是由二氧化碳引起的。
万搏manbext手机版Chemtreat研发测试了三种适合这些条件的化学产品。这些产品通过在暴露的金属表面上形成保护层来减轻腐蚀。它们还将表面清洁并抑制欠压腐蚀。
解决方案
使用旋转圆筒电极进行腐蚀测试。选择14.7psi二氧化碳分压，以与现场条件紧密相似并复制腐蚀性环境。
测试在60°C和650 rpm处运行以模拟现场条件。测试的产品是PT2700，PT5734和PT2016。在达到两小时的基线测量结束后，所有产品在100ppm时给药。使用C1018轻度钢杯进行腐蚀测试。
结果
图1中的RCE数据显示了未抵消样本的腐蚀测试的结果。图2显示了在没有未污破的样本的情况下缩放的相同结果。
测试结果表明PT2016与PT2700和PT5734相比，PT2016显示了对这些条件的最快和最佳保护。PT2700和PT5734也表现良好，但要求更多的时间达到可接受的腐蚀速率。
PT2016目前每周批量喂食3,000ppm。结果表明，在这井中记录了铁编号的减少。

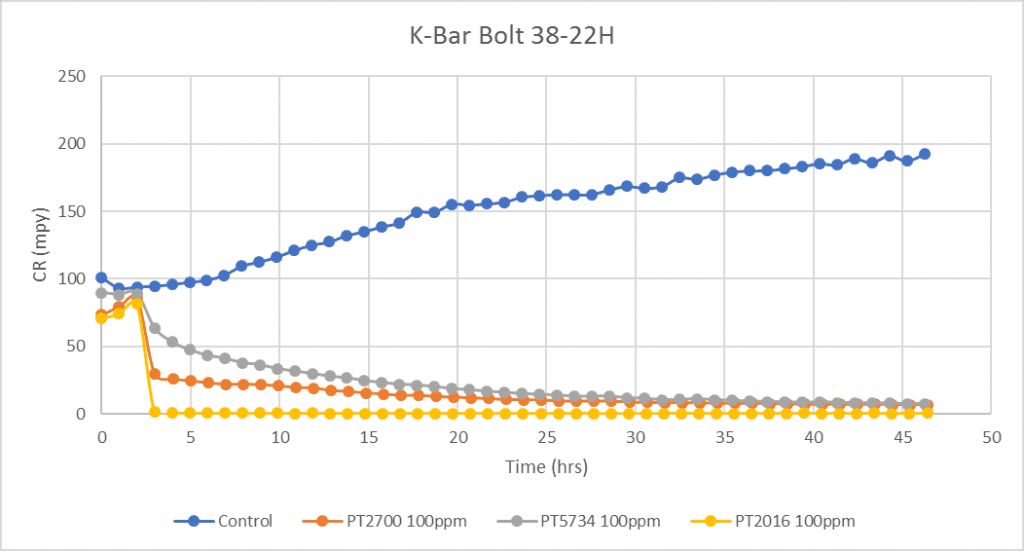

图1：RCE测试

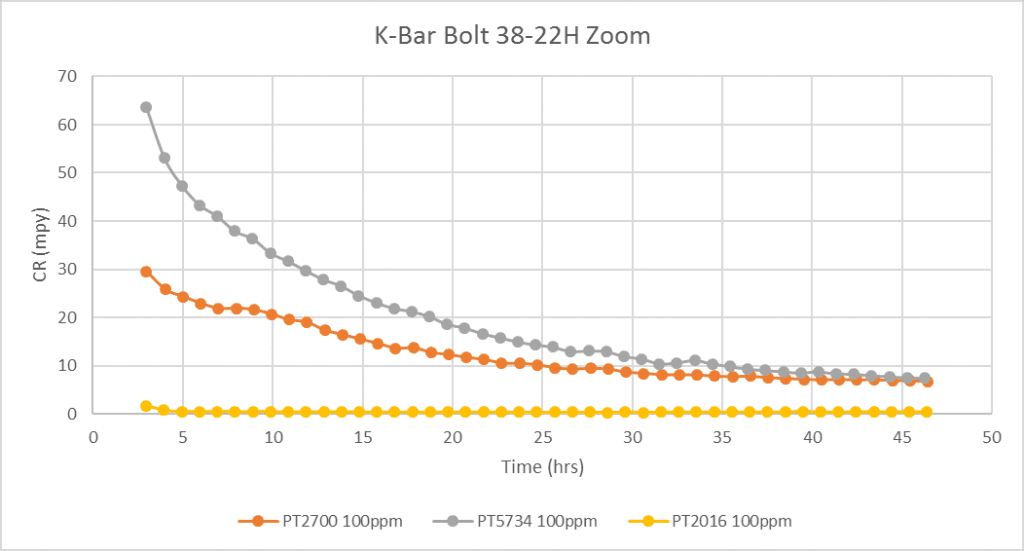

图2：RCE测试缩放
点击这里了解有关Sentinel技术的更多信息。
结果仅是示例。它们不保证。实际结果可能有所不同。
