这个问题
一个联合循环电厂在整个蒸汽循环过程中，美国东北部经历了高铁浓度。高铁残留，特别是在给水和低压(LP)汽包回路中，即使在保持全挥发性处理(AVT(O))标准的情况下，仍会持续存在。
解决方案
仅氨程序可能会导致低压蒸发器更容易受到流动加速腐蚀(FAC)，因为挥发性和缺乏通过循环的各种电路的pH控制。万搏manbext手机版ChemTreat建议治疗蒸汽系统除了仅采用目前的氨的程序之外，使用成膜胺（FFA）以减少FAC电位，从而降低腐蚀电位和腐蚀副产物（即大量水铁浓度）。
试验的重点是通过减少最小化大量水铁浓度活跃腐蚀并制定一致的排污协议来清除之前产生的铁腐蚀副产品。
结果
在FFA试验开始之前，LP蒸发器水中的铁残留量约为500-1,000 ppb。经过10个月的FFA加料，低、中、高压滚筒铁渣均降至平均低于5 ppb。FFA处理前堆积的松散铁大大减少，鼓壁上没有发现松散的铁粉。
在整个试验过程中，使用Millipore滤铁试验和Swan浊度计监测铁残留量。密理孔铁测试显示铁残留量显著下降。
微孔膜试验前
微孔膜试验后
试验开始17个月后，LP、IP和HP桶铁浓度分别降低了99.5、89.6和70.7%。
从更绝对的角度来看，使用循环质量平衡，这相当于LP、IP和HP桶的铁腐蚀副产品每年分别减少了411磅、43磅和29磅。
FFA在整个循环中显著减少了铁的生成和运输。该方案在控制FAC方面也比以前的全氨处理更有效。

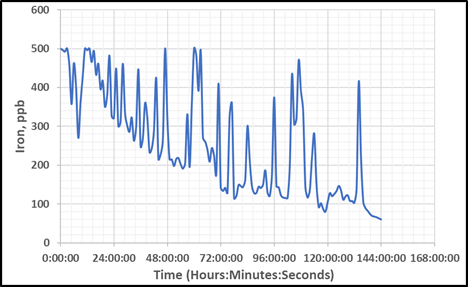

在启动FFA后的2周内，低压滚筒在线铁数据记录在机组启动期间

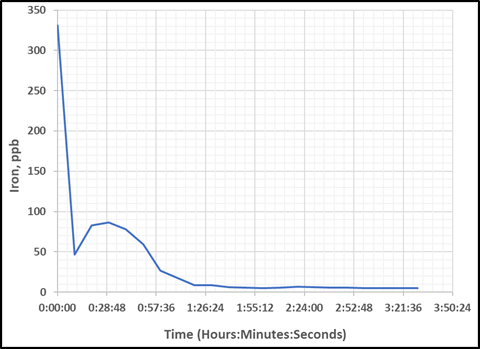

低压鼓铁残留记录在机组启动10个月后开始FFA处理。启动10分钟后残余铁量从330 ppb降至46 ppb，启动2小时后略有增加，最后降至5 ppb。

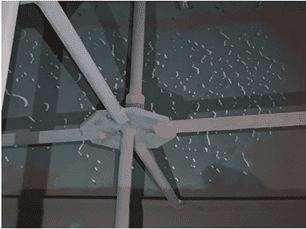

虎纹图案表明在FFA处理前两相流动加速腐蚀

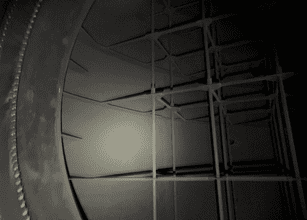

FFA治疗开始10个月后，FAC模式消失
结果只是示例。他们没有保证。实际结果可能有所不同。
